無油活塞真空泵應用行業與計算公式

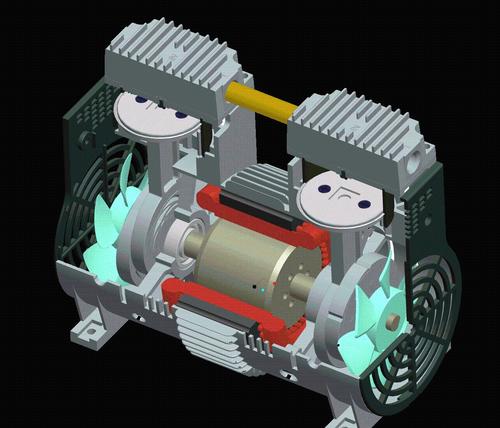

....接上期，無油活塞真空泵的主要部件是，氣缸，活塞，排氣閥，吸氣閥，泵技術要求不太復雜，容易制造，是由活塞及氣缸組成。與電機直聯的軸通過連桿帶動活塞?；钊谋趁婵臻g由次級活塞抽氣，以減少泄漏和降低極限壓力。氣缸有進氣閥與排氣閥?；钊M成壓縮級，為了增加抽速，兩個活塞是并聯的，為了便于泵在大氣壓力下的啟動，設置了輔助排氣閥，當活塞的排氣壓力高于大氣壓力時，有一部分氣體通過閥排入大氣，當其排氣壓力低于大氣壓力時，則排出氣體依次進入第一個、第二個氣缸壓縮后排出泵外。泵的壓縮比可達到105，泵的極限壓力可達1.3Pa。泵氣缸的內表面襯有聚合材料，以降低摩擦系數與磨損。這種泵的功率消耗低，散熱條件較好，不需要冷卻水。下面臺冠真空泵技術團隊工程師們，給大家分享無油活塞真空泵應用與計算公式.希望能夠給大家?guī)韼椭?

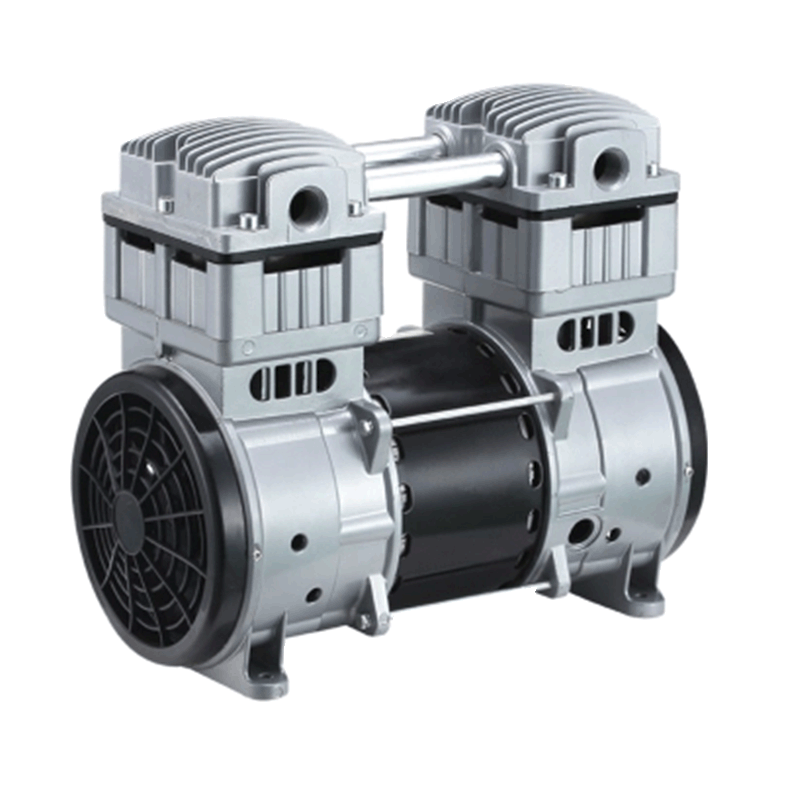

無油活塞真空泵特點：
1、無油活塞真空泵與油泵相比真空度低，抽氣量小，但體積小巧，易于安裝，維護簡單，移動方便，不產生油煙，不污染環境，尤其在要求較高的實驗室使用較好。也是實驗室最常備的設備之一。
2、無油活塞真空泵節能高效，相對于傳統的真空泵。在同樣的能量供應下，無油活塞真空泵可以運行更多的時間，最大力度的節約了運行成本，給生產企業帶來了更多的效益和利潤。
3、無油活塞真空泵它順應時代的潮流，在這一個倡導節能減排，綠色環保的時代，無油活塞真空泵的出現顯然很是時候，在未來，會有更多的企業將會將眼光看向無油活塞真空泵。
無油活塞真空應用：
按用途范圍：可應用于下列各項工作中：
1、自動包裝線上的真空吸拉列開袋、裝料。
2、印刷機械上的紙張真空吸送。
3、各種液體注入瓶?jī)?nèi)的高效率真空灌裝。
4、各種塑料制品的真空吸塑成形。
5、物體表面在真空狀態下的氣密性試驗。
6、紙箱及瓶類物品的標鑒真空吸送粘貼。
7、真空吸引固定下的照相制版。
8、真空狀態下的利用壓力差引導氣體分析。
9、各種醫藥機械自動線上的配套使用。
10、加工上的非磁性零件夾用的真空吸盤夾具。
11、各種容器在真空狀態下的檢漏試驗。
12、食品加工機械上的應用。
13、中西藥廠真空蒸餾干燥。
14、醫院手術室的真空吸引。
15、院校、研究所、廠礦實驗室氣體分析，理化實驗。
16、各種醫療儀器的配套使用等。
無油活塞真空泵的選型計算
1?根據真空系統的真空度和泵進口管道的壓力降，確定泵吸入口處的真空度（絕壓）?
2?確定真空系統的抽氣速率Se? 3?將Se換算成泵廠規定條件下的抽氣速率Se’?
一般可按照下式計算：? Se’＝?Se（273+[Ts]）/（273+Ts）?[Ts]：泵標準進氣溫度?
4?根據抽氣速率和真空度要求，真空泵的抽氣速率S滿足：??S?>（20%-30%）Se’
無油活塞泵功率的計算：功率等于額定流量乘以壓力除以容積效率和機械效率。要注意的是單位換算，否則計算錯誤。
真空泵選型相關計算公式
?1、玻義爾定律? 體積V，壓強P，P·V＝常數? 一定質量的氣體，當溫度不變時，氣體的壓強與氣體的體積成反比。?即P1/P2＝V2/V1?
2、蓋·呂薩克定律? 當壓強P不變時，一定質量的氣體，其體積V與絕對溫度T成正比：?V1/V2＝T1/T2＝常數? 當壓強不變時，一定質量的氣體，溫度每升高(或P降低)1℃，則它的體積比原來增加(或縮小)1/273。?
3、查理定律? 當氣體的體積V保持不變，一定質量的氣體，壓強P與其絕對溫度T成正比，即：?P1/P2＝T1/T2? 在一定的體積下，一定質量的氣體，溫度每升高(或降低)1℃，它的壓強比原來增加(或減少)1/273。
?4、平均自由程 λ＝(5×10-3 )/P?(cm)
?5、抽速：? S＝dv/dt?(升/秒)或?S＝Q/P? Q＝流量(托·升/秒)?P＝壓強(托)??V＝體積(升)?t＝時間(秒)
?6、通導：?C＝Q/(P2-P1)?(升/秒)?
7、真空抽氣時間：? 對于從大氣壓到1托抽氣時間計算式：?t＝8V/S?(經驗公式)? V為體積，S為抽氣速率，通常t在5~10分鐘內選擇。
?8、維持泵選擇：?S維＝S前/10
?9、擴散泵抽速估算：?S＝3D2 ?(D＝直徑cm）?
10、羅茨泵的前級抽速：?S＝(0.1~0.2)S羅?(l/s)
?11、漏率：? Q漏＝V(P2-P1)/(t2-t1)? Q漏－系統漏率(mmHg·l/s)?V－系統容積? P1－真空泵停止時系統中壓強(mmHg)? P2－真空室經過時間t后達到的壓強(mmHg)?t－壓強從P1升到P2經過的時間?
12、粗抽泵的抽速選擇：? S＝Q1/P預?(l/s)? S=2.3V·lg(Pa/P預)/t?S－機械泵有效抽速? Q1－真空系統漏氣率(托·升/秒)?P預－需要達到的預真空度(托)?V－真空系統容積(升)? t－達到P預時所需要的時間?Pa－大氣壓值(托）
13、排氣口壓力低于一個大氣壓的傳輸泵如擴散泵、油增壓泵、羅茨泵、渦輪分子泵等，它們工作時需要前級泵來維持其前級壓力低于臨界值，選用的前級泵必須能將主泵的最大氣體量排走，根據管路中，各截面流量恒等的原則有：? PnSg≥PgS?或?Sg≥Pgs/Pn? Sg－前級泵的有效抽速(l/s)? Pn－主泵臨界前級壓強(最大排氣壓強)(l/s)?Pg－真空室最高工作壓強(托)? S－主泵工作時在Pg時的有效抽速。(l/s)?
14、擴散泵抽速計算公式：? S＝Q/P＝(K·n)/(P·t)(升/秒)?式中：S－被試泵的抽氣速率(l/s)?n－滴管內油柱上升格數(格)? t－油柱上升n格所需要的時間(秒)?P－在泵口附近測得的壓強(托)?K－滴管系數(托·升/秒)? K＝V0·(L/n)·(Υ0/Υm)+Pa△Vt? 其中V0－滴管和真空膠管的原始容積(升)?L－滴管刻度部分的長度?n－滴管刻度部分的格數(格)? Υ0－油的比重(克/厘米3 )? Υm－汞的比重(克/厘米3 )?Pa－當?shù)卮髿鈮簭?qiáng)(托)? △Vt－滴管的刻度上的一格的對應的容積(升/格)
?15、旋片真空泵的幾何抽速計算公式：? S＝πZnLKv(D2 -d2 )/(24×104 )?(l/s)? 式中：Z為旋片數，n為轉速(轉/分)，L為泵腔長度，D為泵腔直徑，d為轉子直徑，Kv為容積利用系數(一般取95％)。?
16、O型橡膠槽深B＝0.7D? D為橡膠直徑，槽寬C＝1.6B?17、方形橡膠槽深B＝0.8A? A為方形橡膠邊長，槽寬C＝1.67B? ?
其它幾個公式：?
?真空容器的排氣時間? 對于低真空和中真空的排氣時間，當泄漏量較小時，真空設備從壓強P1降低到P2所需的排氣時間為：????t＝2.3（V/S）lg(P1/P2)??式中?t：?排氣時間，s5? V:???真空設備容積，L? S:???泵的有效抽氣速率，L/S? P1,?P2:??開始時容器的壓強和抽至所需的壓強，mmHg。??
真空系統抽氣速率Se的計算方法：?
?◆?連續操作系統?
1、?計算真空系統的總泄漏量Qs。

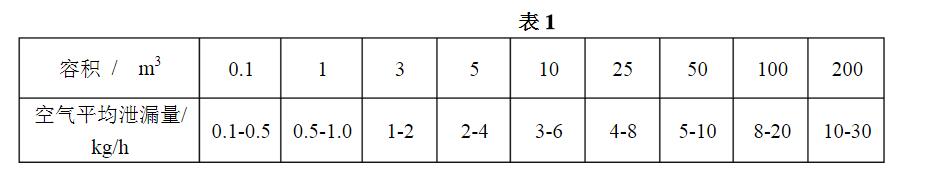

根據真空系統的容積進行的泄漏量估算：

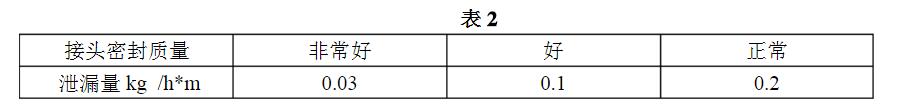

根據接頭密封長度進行的泄漏量估算：?
2、?計算總抽氣量Q? ??Q=Q1+Q2+Q3? Q:?總抽氣量，kg/h? Q
1:?真空系統工作過程中產生的氣體量，kg/h?Q
2:?真空系統的放氣量，kg/h?Q3:?真空系統總泄漏量，kg/h?
3、計算Se：?Se＝QR(273+Ts)/PsM? R:?通用氣體常數?R＝8.31kJ?/（kmol*K）?Ts：
抽出氣體的溫度，oC? Ps：真空系統的工作壓力，kPa，G?M：
抽出氣體的平均分子量? Se：真空系統的抽氣速率，m3?/?h?
間歇操作系統? ????Se＝138V/t?*lg(P1/P2)?m3?/?h?
.....待繼。
