活塞真空泵性能介紹
活塞真空泵的結構形式有很多種。按氣缸的配置方式分有立式、臥式、角度式、對稱平衡式和對置式幾種?；钊婵毡冒凑諌嚎s級數可分為單級式、雙級式和多級式三種。活塞真空泵按設置方式可分為移動式和固定式兩種。按控制方式可分為卸荷式和壓力開關式兩種。其中，卸荷式控制方式是指當貯氣罐內的壓力達到調定值時，不停止運轉而通過打開安全閥進行不壓縮運轉。這種空轉狀態稱為卸荷運轉。而壓力開關式控制方式是指當貯氣罐內的壓力達到調定值時，空壓機自動停止運轉

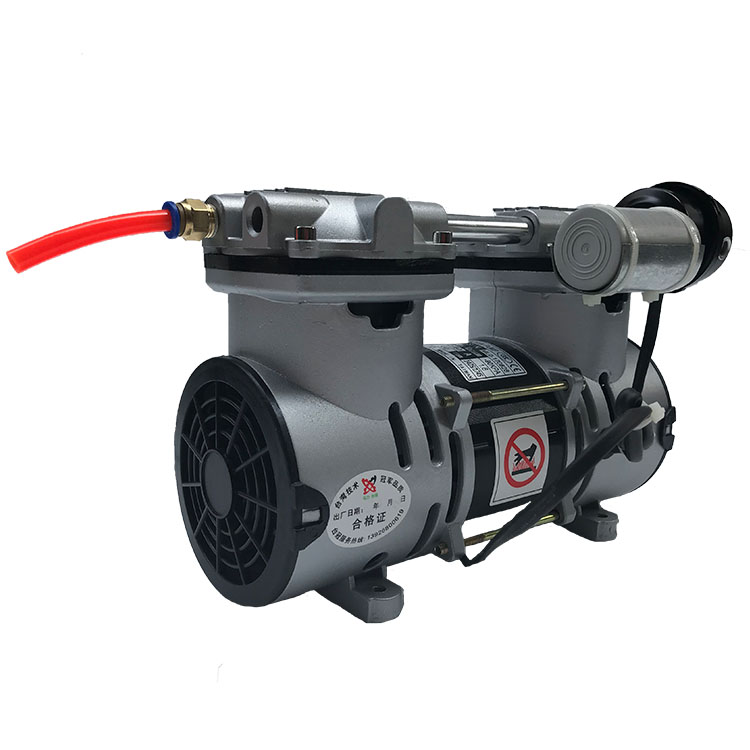

新型的技術方案是，此種小型膜制氧用真空泵，構成包括有氣缸、活塞桿及活塞、偏心軸機構、電機，其特征在于：所述真空泵由兩個氣缸和兩個端蓋座構成，兩個氣缸分置于偏心軸兩側，且兩個氣缸軸線是平行的，偏心軸機構的中心孔與電機轉動軸以銷釘方式固定連接，偏心軸外圍套裝有兩個軸承，兩個軸承外圍再分別套裝兩個活塞桿，在兩個活塞桿的端部分別依次套裝有活塞壓塊、活塞環、活塞壓蓋，通過能旋入活塞桿端頭螺紋孔的螺釘將活塞壓塊、活塞環、活塞壓蓋固定于活塞桿的端頭處，兩個單向閥片分別嵌裝于端蓋座的凹槽中，兩個銅彎接頭以螺紋方式固定于端蓋座，兩個密封塞以螺紋方式旋入端蓋座，密封塞將密封墊圈壓緊在密封塞與端蓋座之間，端蓋座以螺釘方式固定在氣缸一端，端蓋座與氣缸之間設置有O型密封圈，蓋板固定于機殼的一側面。
