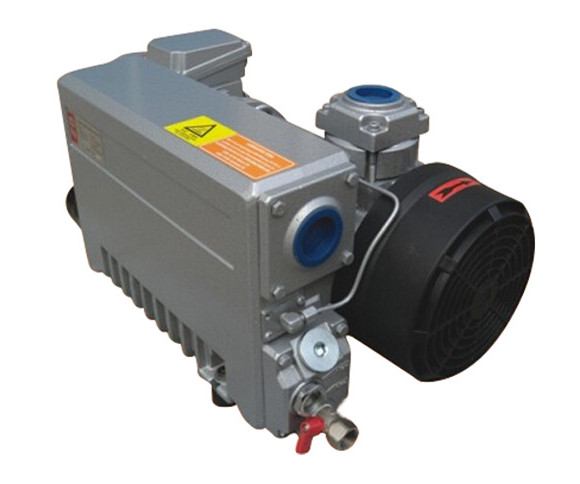

雙級旋片真空泵詳情介紹
旋片真空泵是一種油封旋轉抽氣機，又叫蓋德泵，主要由定子，轉子及滑片等組成。轉子偏心裝在定子中，并與定子內壁頂點相切。轉子上裝有兩個能滑動的滑片，靠彈簧和轉動時離心力的作用而緊緊貼在定子壁上。轉子和滑片將定子分成吸氣腔、貯氣腔和排氣腔。由于轉子轉動帶動滑片使吸氣腔不斷擴大而吸氣.而排氣腔中氣體逐漸被壓縮，直到其中壓力超過大氣壓時，排氣閥片被打開，氣體被排到大氣中去。
雙級旋片式真空泵是一種用機械潤滑油做密封介質、具有極限壓力低和功耗小等特點的高壓縮比真空泵，一般用于抽取清潔空氣或作為動力裝置使用，在化工生產中常常使用。雙級旋片式真空泵主要由泵體、轉子、旋片、端蓋、彈簧等主要部件組成；在真空泵的腔內偏心地安裝一個轉子，轉子外圓與泵腔內表面相切，轉子槽內裝有帶彈簧的兩個旋片，將定子分隔成兩個工作腔（即高級工作腔和低級工作腔），旋轉時，真空泵依靠離心力和彈簧的張力使旋片頂端與泵腔的內壁保持接觸，轉子旋轉帶動旋片沿泵腔內壁滑動，使得高級工作腔容積周期性擴大而吸氣、低級工作腔容積周期性縮小而壓縮氣體，借助氣體和真空潤滑油的壓力排氣，從而獲得真空。
旋片式真空泵可作獨立獲得低真空的設備，極限真空約為6.7x10-1Pa，廣泛應用于真空冶金、真空運輸、真空澆鑄、醫療器械、冷凍干燥、真空浸漬、真空熱處理等行業。旋片式真空泵也可以作為高真空泵的前級泵和預抽泵，如作為油擴散泵、羅茨泵、油蒸氣噴射泵、渦輪分子泵的前級泵、濺射離子泵的預抽泵。還可構成抽氣機組，用于國民經濟各個領域。
雙級旋片式真空泵在使用過程中，如果出現真空泵的吸氣管或被抽容器不夠密封，吸氣管路系統突然暴露于大氣中、大氣中水分被吸入泵體，或者真空潤滑油油量過大等情況，就會出現噴油現象，即真空潤滑油隨著被抽出的氣體一起從排氣口排出，造成環境的污染和真空潤滑油的浪費，影響雙級旋片式真空泵的使用效果。現有的防噴油裝置多是在排氣口加裝倒扣的半球形油罩，噴出的潤滑油接觸油罩內壁后流回排氣口中；但是，仍會有不少潤滑油通過油罩與排氣口之間的空隙流出、防噴油效果。
