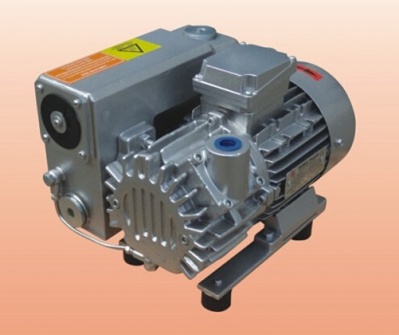

- 名稱：ML-2XZ直聯旋片式真空泵
- 型號：
- 產品特性：1：超低真空 2：超低靜音 3：體積輕巧 4：外觀優美 5：結構簡單 6：維護容易 7：完全無油 8：更易保養
外形尺寸安裝圖（矩形管）
外形尺寸安裝圖（底板型）
ML-2XZ型旋片式真空泵系雙級高速直聯旋片式真空泵，本泵是用來對密封容器抽除氣體而獲得真空的基本設備，它可單獨使用，亦可作為各類高真空系統的前級泵和預抽泵。
該系列泵具有低噪聲、停泵不返油、啟動容易等優點，泵上裝有氣鎮閥，可抽除少量的可凝性蒸汽。本泵不能抽除含氧過高的，腐蝕性的，有爆炸性的或有毒的（防爆2XZF系列除外），以及含有顆粒塵埃的氣體，也不能作壓縮泵、輸氣泵使用。
本系列泵適用于工業部門、科研和高等院校使用，是各種真空作業系統不可缺少的基本設備。防爆系列適合實驗室、化工廠、油庫等各種易燃易爆等特殊場合。
該泵是一種容積泵，它借助于旋片在泵腔中連續運轉，使泵腔被旋片分成兩個不同區域的容積周期地?cái)U(kuò)大與縮小，使將氣體吸進、壓縮與排出，達到容器被抽真空。
本泵是由兩個工作室前后串聯同向等速旋轉，被抽氣體由前級泵泵腔抽入，經過壓縮被排出或排入后級泵腔，再經過壓縮，排出泵腔，通過減霧器(排氣筒)排出泵外。
1進氣管 2.濾網 3.擋油板 4.進氣管O型圈 5.旋片彈簧 6.旋片 7.轉子 8.定子 9.油箱10.真空泵油 11.排氣閥片 12.放油螺塞 13.油標 14.加油螺塞 15.氣鎮閥 16.減霧器 17.排氣口 18.手柄 19.聯軸器 20.電機
對泵腔潤滑的供油方式有自吸式進油圖(二)和油泵強制式進油(在2XZ-B型詳細介紹)兩種。前者為傳統結構，泵在100Kpa-6Kpa的進氣中壓力下的連續運轉時間不得超過3分鐘的限制。后者結構為專利產品，該種泵在進氣口壓力100Kpa-6Kpa時可連續運轉。泵的排氣口有油霧排出，如條件允許，請用戶在排氣管口接上真空膠管把霧氣引向室外。自吸式進油結構如下所示。
21.低級泵蓋 22.止回閥桿座 23.葉輪 24.進油嘴壓板 25.進油嘴 26.止回閥頭 27.止回閥桿
|
故障現象 |
產 生 原 因 |
消 除 方 法 |
|
真空度 不 佳 |
1.油量不夠，油已污染 |
增加新油或更換油 |
|
2.進氣口,氣鎮閥密封圈損壞或外管道連接漏氣 |
調換O型密封圈，排除漏氣部位 |
|
|
3.排氣閥損壞或跳出型腔 |
調換排氣閥片，將閥片放回原位 |
|
|
4.油路阻塞 |
油臟應換油，止回閥彈簧開啟失靈調換，泵濾油網、進油器孔堵塞,予以排除 |
|
|
5.泵油溫升過高 |
檢查油路有否阻塞，改善通風，降低被抽氣體溫度 |
|
|
6.旋片磨損，旋片彈簧斷裂 |
進行大修，調換零件 |
|
|
運行故障 |
1.油路阻塞，泵腔內無泵油干磨 |
檢查進油系統，油臟應換油，嚴禁敞大氣使用 |
|
2.泵腔內有異物雜質，化學物質及溶液吸入 |
拆開泵大修，清洗，并裝上濾氣網,建議配置如圖(三) |
|
|
3.接線錯誤，缺相或地線有誤 |
檢查、糾正 |
|
|
漏 油 |
1.油箱墊，放油塞密封不嚴 |
擰緊密封螺釘或更換墊片 |
|
2.油標漏油 |
更換油標，擰緊螺釘或更換墊片 |
|
|
3.泵軸骨架油封磨損 |
更換油封 |
|
|
噪音增加 |
1.電機內風葉碰到罩殼 |
修正風扇，罩殼位置 |
|
2.油路阻塞，泵腔內無泵油干磨 |
檢查止回閥開啟高度，濾網，進油器油孔有否阻塞，油過臟,應換油,檢查管路不能漏氣 |
|
|
3.泵座聯軸器松動 |
調整緊固聯軸器鎖緊螺釘 |
|
|
4.電機故障 |
更換電機或保養修理 |
|
|
5.旋片彈簧折斷 |
拆開泵腔，調換旋片彈簧 |
|
|
6.泵腔內有異物 |
拆開泵大修 |
|
|
7.各部件緊固螺釘松動 |
檢查各部件，緊固螺釘 |
|
|
返 油 |
1.止回閥與進油嘴孔位不正 |
調節止回閥頭與進油嘴位置，使止回閥與進油嘴嚴密密封,或在進氣管口裝接電磁閥 |
|
2.排氣閥孔有雜質、排氣閥位置不正 |
清除雜質，將閥片放回原位 |
|
|
噴 油 |
1.泵內存油量過多，油位過高 |
放出多余油量，使油位至油標的2/3 |
|
2.減霧器中有泵油或雜物 |
檢查并予以清除 |
|
|
3.敞通大氣使用 |
嚴禁敞大氣使用 |
|
|
發熱、冒煙 |
1.減霧器冒煙，泵體、電機發熱 |
檢查泵進氣口外接管道，交接頭及外接容器不能有漏氣現象、要密封、不能敞通大氣工作,檢查油路有否阻塞 |
|
2.油路阻塞，泵腔內無泵油干磨 |
1、開箱，檢查泵在運輸中是否損壞，是否符合出廠要求。
2、先擰開加油螺塞，從加油孔中加油至油標2/3(因出廠運輸關系，真空泵腔內無泵油灌入)，后從進氣管孔內加入少許泵油(可能出廠時間太長引起泵腔內干燥)為加強泵腔內潤滑。油位過低對排氣閥不能起封閉作用，影響真空度，過高可能會引起噴油。泵油采用石化行業礦物油型真空泵油標準號為SH0528牌號，配用HFV-M100，HFV-M200，HFV-A100，SV-68等。
3、按規定接上三相電源線，三相電機要注意電機旋轉方向與泵支架上的箭頭方向一致，單相電機直接插上電源插座即可，試運轉一下，再開始正常工作。
4、泵進氣管的連接方式有KF接口、直管、法蘭接口，常規出廠所配套是直管接口，常規出廠所配套是直管接口，與泵進氣管口的連接管道不宜過長，千萬注意要檢查真空泵外連接管道、接頭及容器絕對不能漏氣，要密封。否則會影響極限真空及真空泵使用壽命。
5、泵的工作環境：溫度5℃～40℃范圍內,相對濕度不大于85%，進氣口壓力1.3×103 帕的條件下工作。對抽速在0.5升/秒以上真空泵，均裝有氣鎮閥。如相對濕度較高，可打開氣鎮閥凈化，可抽除少量水蒸氣而不會污染泵油，延長泵油使用時間，凈化完畢后及時關死。從而提高泵的使用性能。
6、自吸進油式真空泵，在進氣口壓力為100Kpa～6Kpa時運轉,不得超過3分鐘。
7、此泵必須安裝在清潔，通風、干燥的場所。
8、下列情況之一不能使用:
(1)不能抽吸含有顆粒,塵埃的氣體或膠狀、水狀、液體及腐蝕性的物質。
(2)不能抽吸含爆炸性氣體或含氧過高的氣體。這種環境應選用我公司生產的防爆真空泵比較合適。
(3)不能系統漏氣及真空泵匹配的容器過大，在長期抽氣下工作。
(4)不能作為輸氣泵，壓縮泵等使用。
9、泵內設有雙重的防返油裝置，永不返油。
10、此泵是高精度產品，也不是耐腐蝕真空泵，建議配置過濾器使用。
1真空泵 2真空連接管 3過濾器 4抽真空容器 5放水螺塞
6濾網 7真空表 8三通 注：h=3/5L
1、保持泵的清潔，防止雜質吸入泵腔內。建議配置過濾器，但過濾器的上接口與下接口間距為整個過濾器高度的3/5左右。當水溶液太多時可通過放水螺塞放掉，然后及時擰緊。該過濾器起緩沖、冷卻、過濾等作用。
2、保持油位。不同種類或牌號&a
